建機にSL3ファイルを設定したい

質問

PC200I-12型ICTモニタにSL3ファイル（SL3）を設定したい

回答

SL3ファイル（SL3）設定方法は以下の手順どおり実施して下さい。

※事前にSmart Constrution DashboardからSL3の転送、またはSL3を保存したUSBメモリ挿入を実施してください。

上記操作を実施していない場合は、後述する受信トレイ/E：（USBメモリ）内にファイルが表示されません。

・SL3転送方法に関する記事

Komatsu製 ICT建機の施工履歴を自動連携したい

解説 / 処置

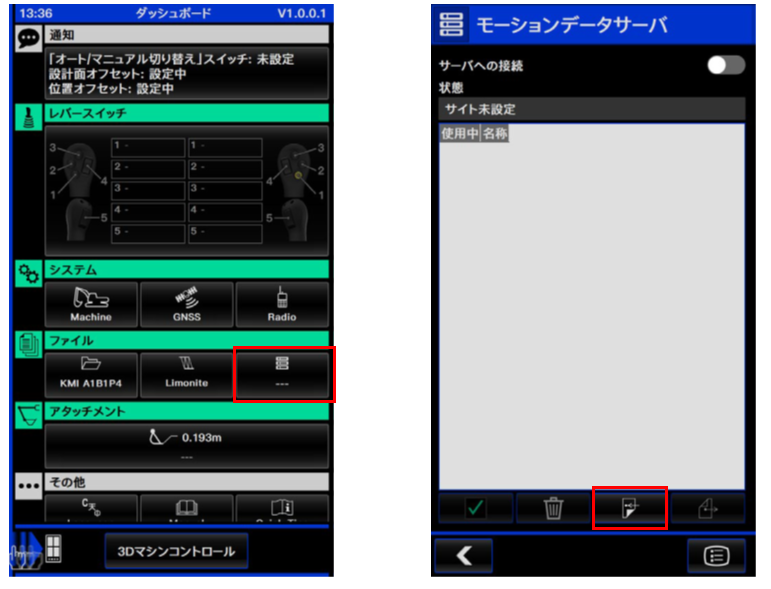

１．ICTモニタのダッシュボード画面の「モーションサーバー」アイコンをタップし「取り込み」アイコンをタップします。

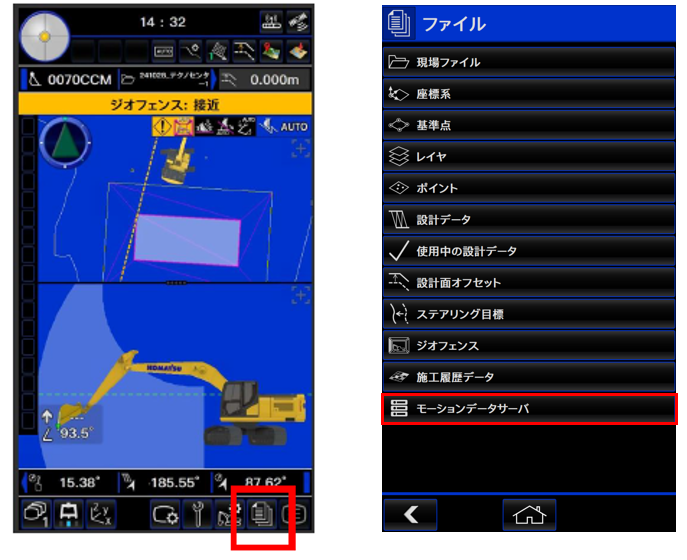

※3Dマシンコントロール画面からモーションデータサーバーを開くことも可能です。

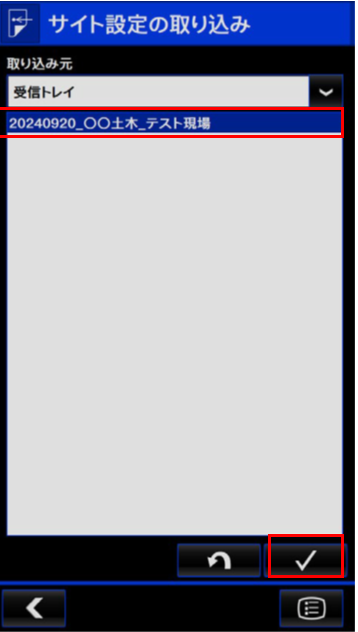

２．受信トレイ/E：（USBメモリ）から取り込みするファイルを選択し、「チェック」をタップします。

３．設定するファイルを選択し、「チェック」ボタンをタップします。次に右上にあるサーバー接続をタップすることで、接続完了です。

接続ONに変更後、状態が接続済みになっていることを確認して下さい

４．モーションデータアイコンに設定したSL3が表示されていることを確認し、完了です。

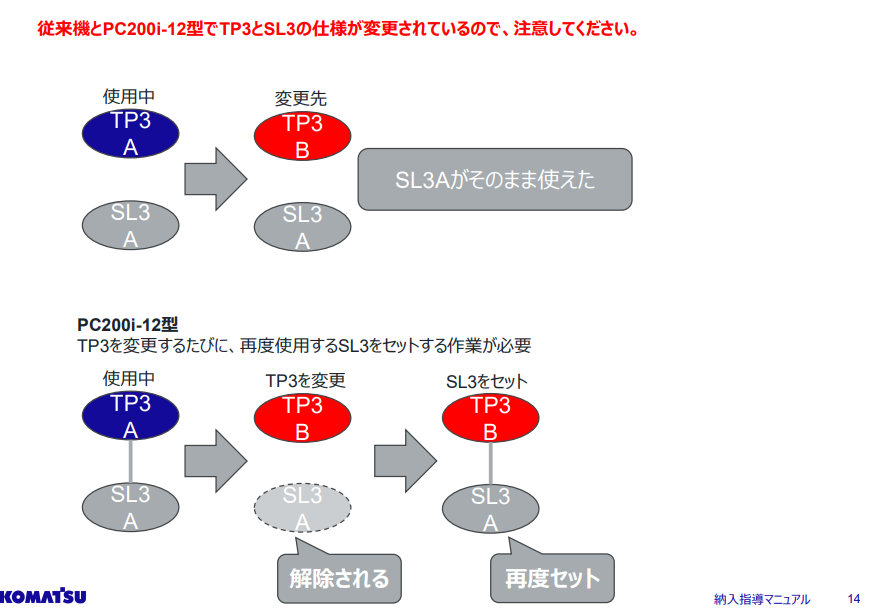

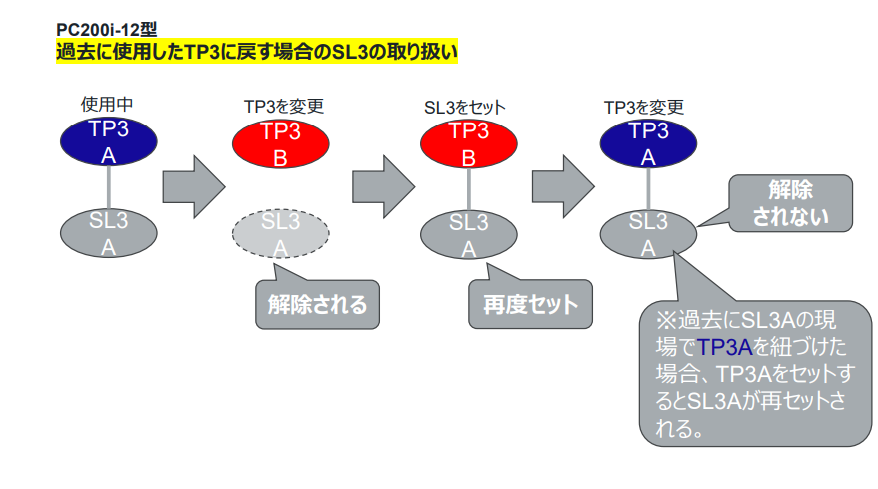

※SL３取り扱いの注意点

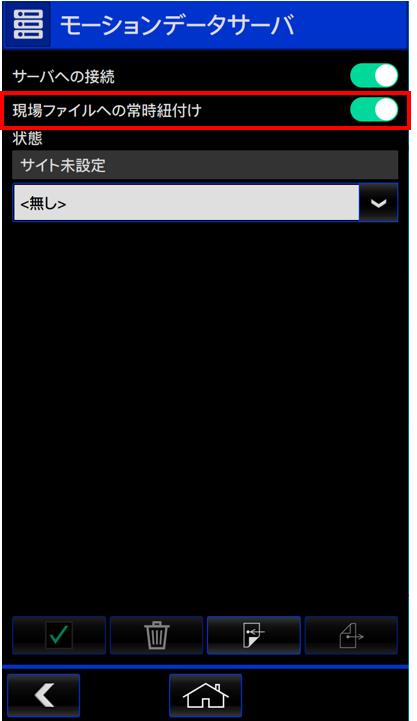

※新しいバージョンのソフトには、現場ファイルへの常時紐付け機能が追加されております。

常時ONにすることで、現場ファイルを変更してもSL３が固定されます。

（従来機（10型/11型）同様にSL3を固定する機能）
