傾斜平面を作成したい（インフィールドデザイン）

質問

ICTモニタで簡易的に傾斜平面データを作成したい。

回答

インフィールドデザインとは、現場で設計データの作成、マシンコントロールが簡単にできる機能で、溝や段など複雑な機能を直感的な操作で作成可能です。

傾斜している無限に広がる水平面の設計データを作成できます。

解説/処置

傾斜設計面を作成する場合、「始点と終点を入力する」方法と、「始点と縦断勾配を入力する」方法の2種類があります。

細かい設定方法について、下記手順をご参考ください

設定方法

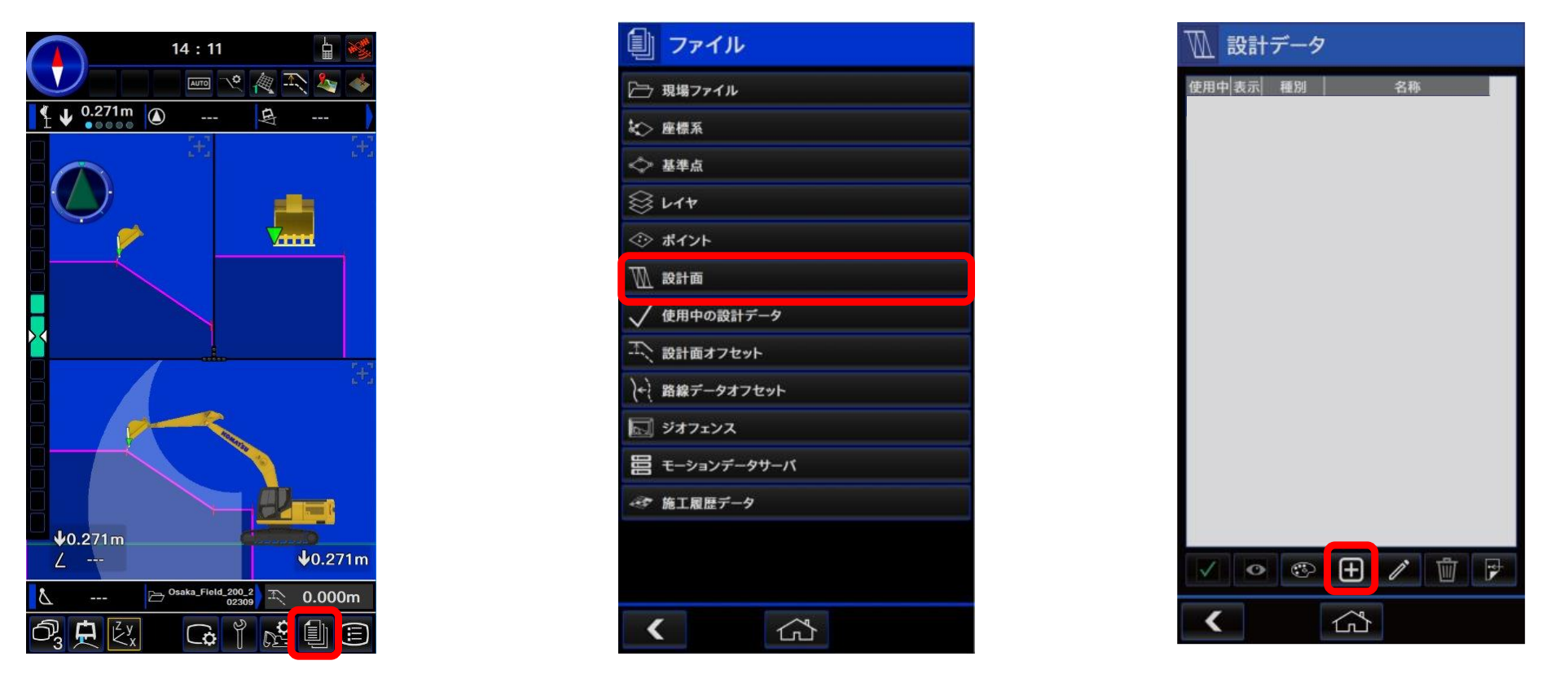

• 作業画面の右下、ファイルメニューをタップ
• 「設計面」をタップ
• 新規ボタンをタップ

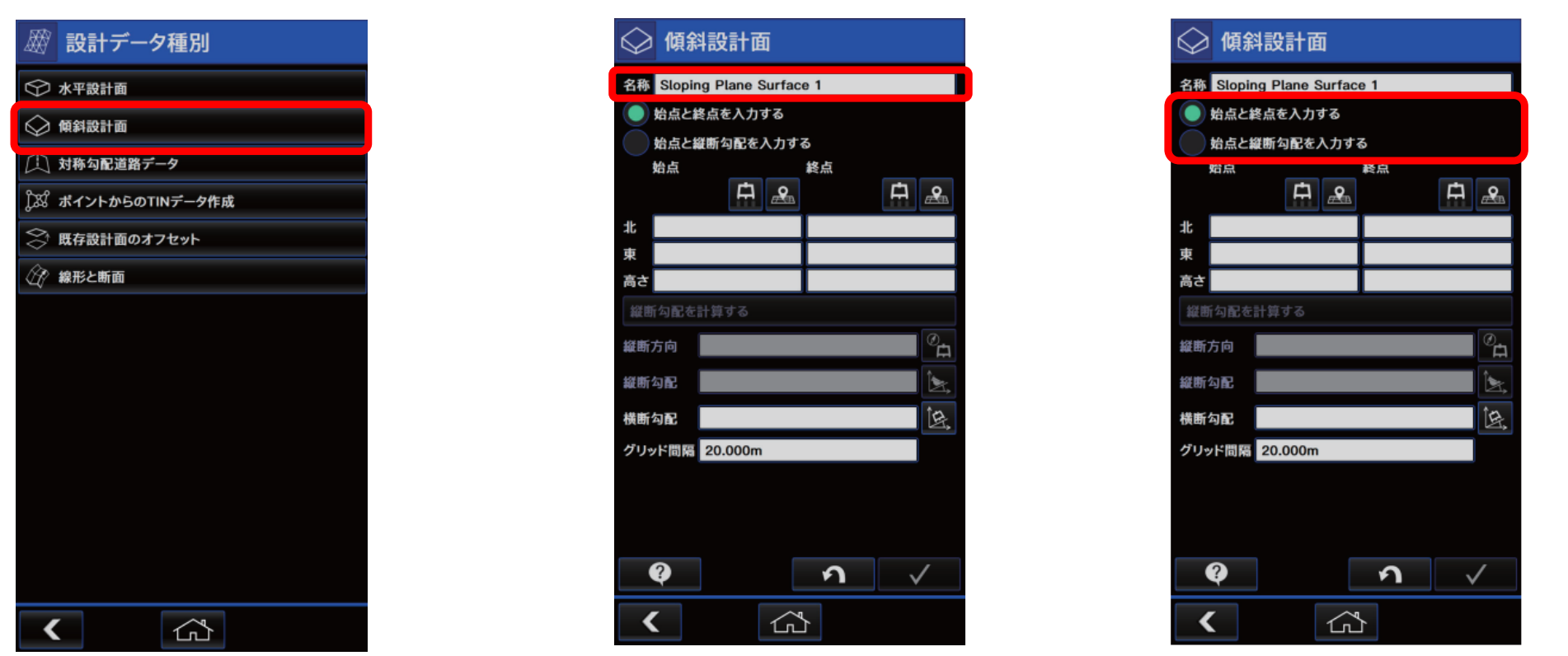

• 「傾斜設計面」をタップ
• 設計データの「名称」をタップすると、ファイル名を入力
• 作成方法を始点と終点の入力、または始点と縦断勾配の入力から選択

始点と終点を選択の場合は下記1を、始点と縦断勾配を選択の場合は下記2をご覧ください

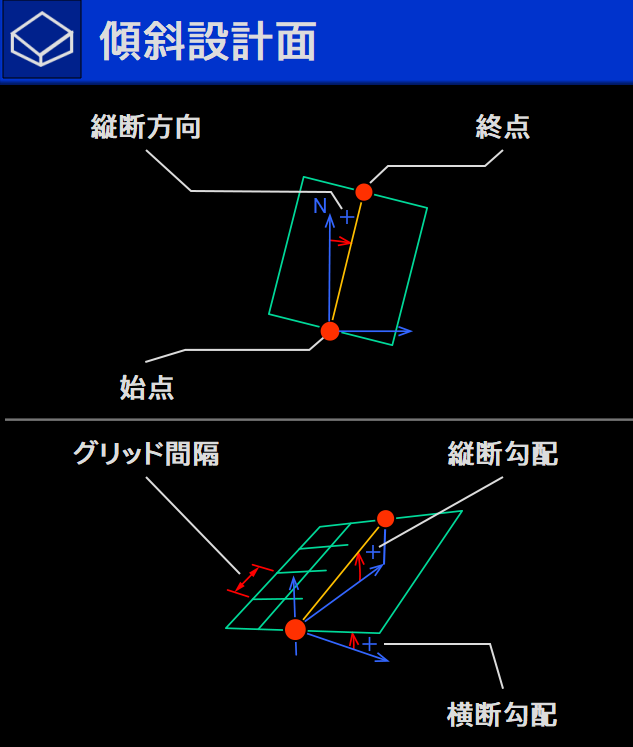

始点終点の位置関係

始点と終点の順番を逆に計測すると方位角は１８０度反転します。

1. 始点と終点を入力する場合

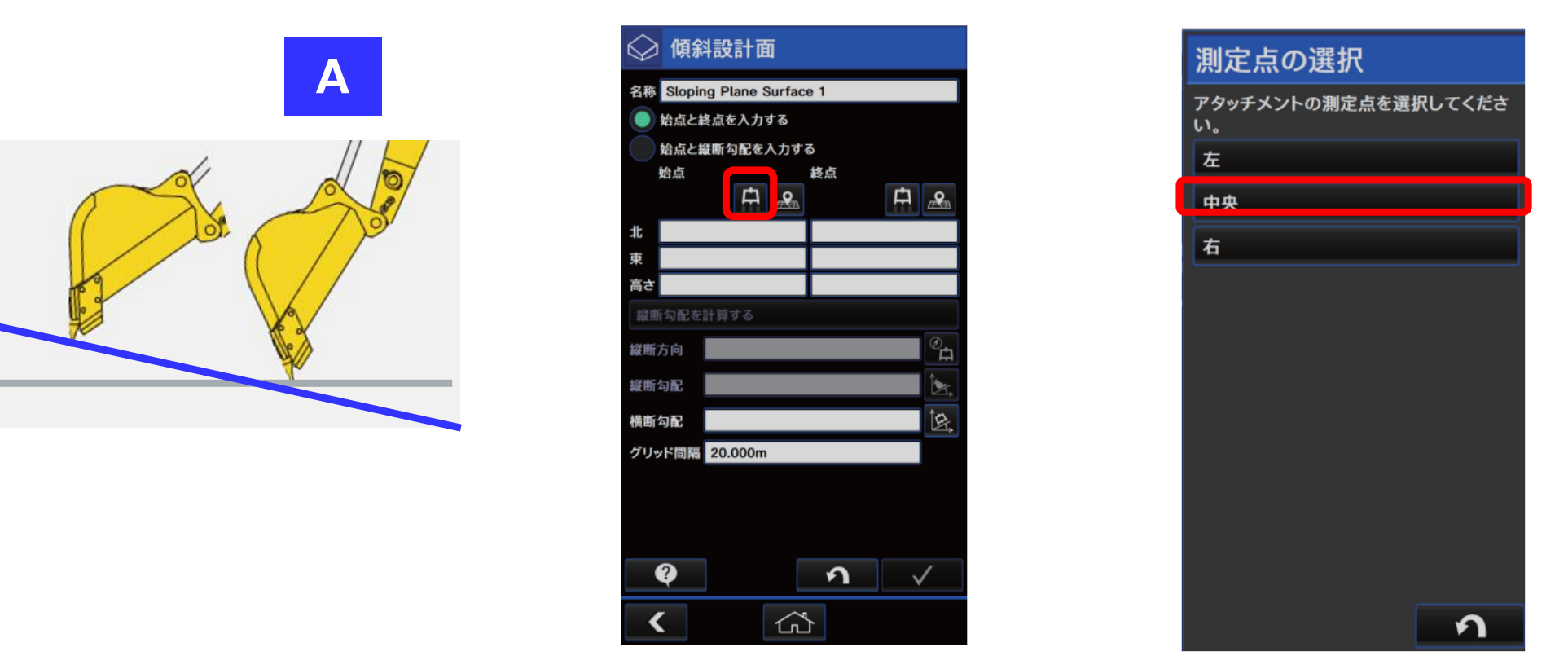

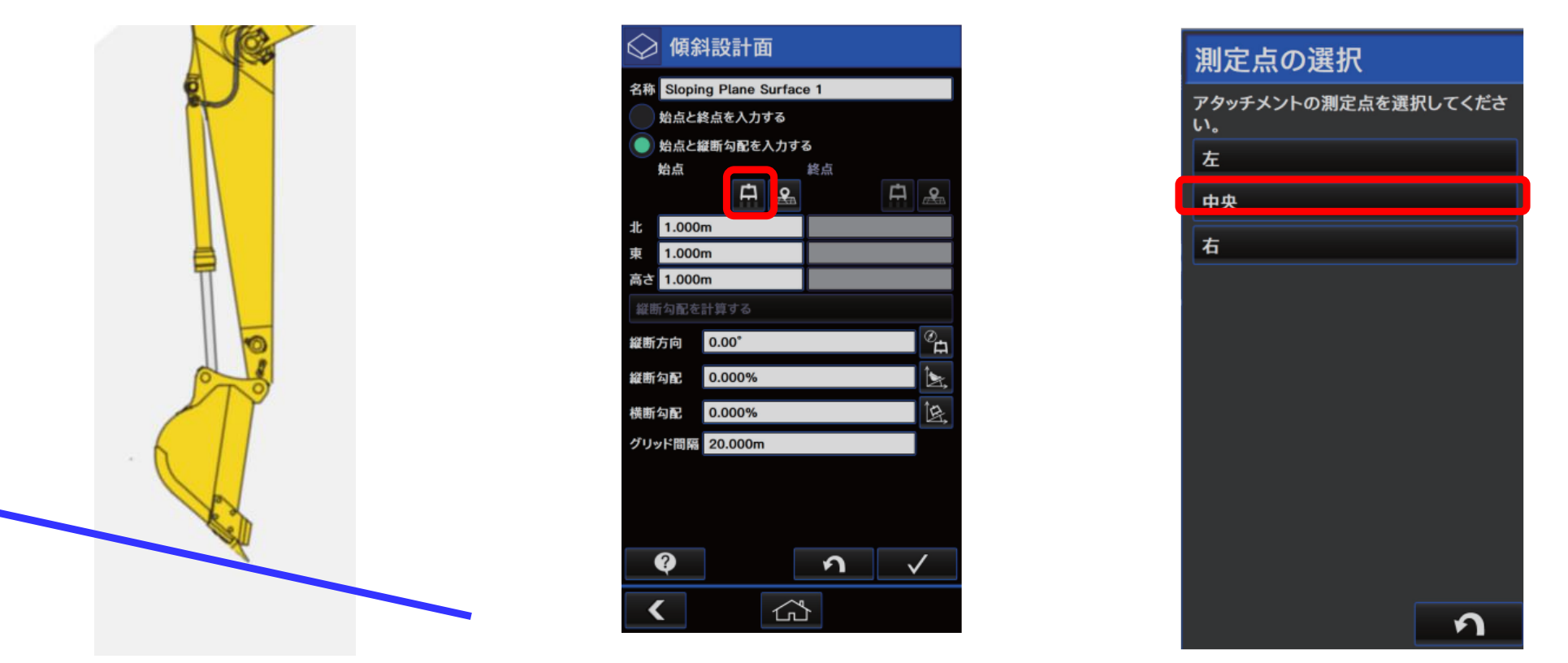

• バケットを始点となるAの位置に合わせる
• 始点の「ポイント計測ボタン（バケットのマーク）」をタップ
• 測定点を左・中央・右から選択

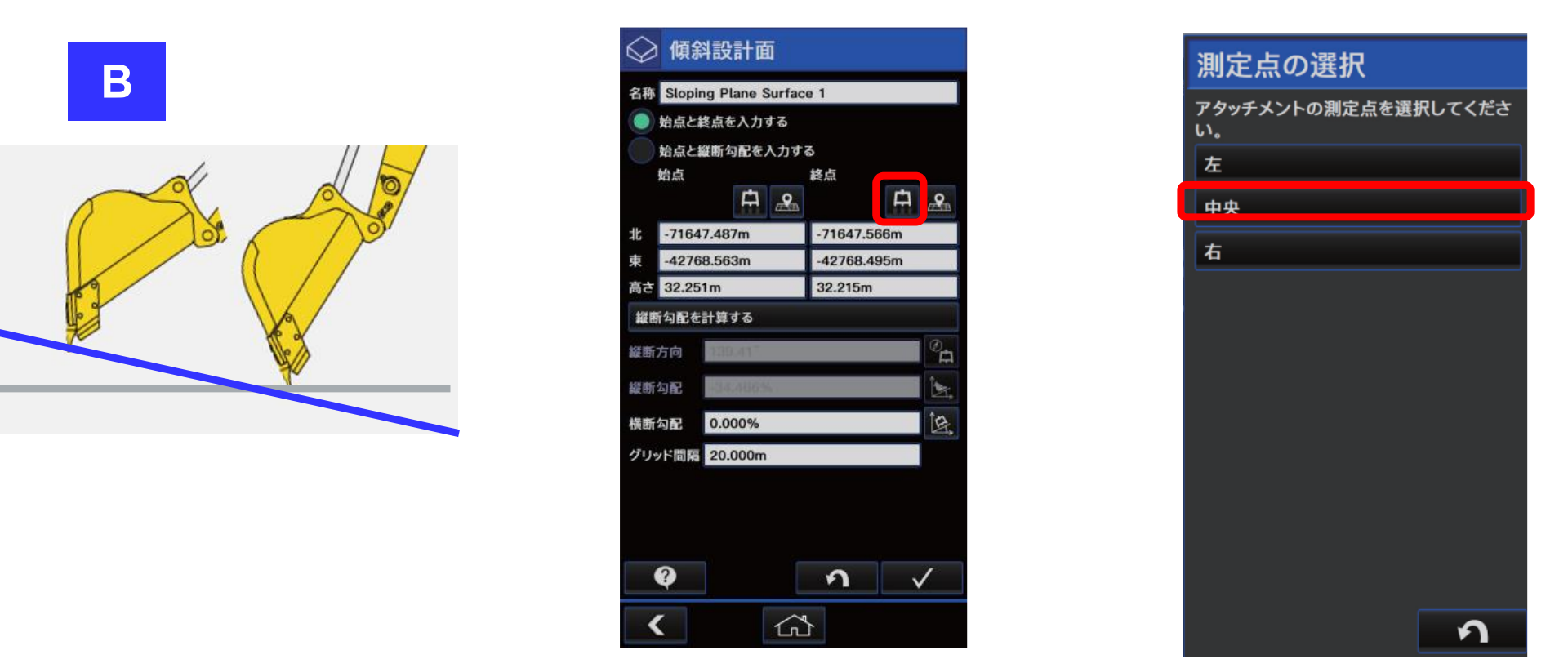

• バケットを終点となるBの位置に合わせる
• 終点の「ポイント計測ボタン（バケットのマーク）」をタップ
• 測定点を左・中央・右から選択

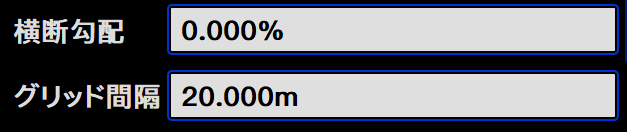

• 横断勾配を設定する場合は、横断勾配を入力

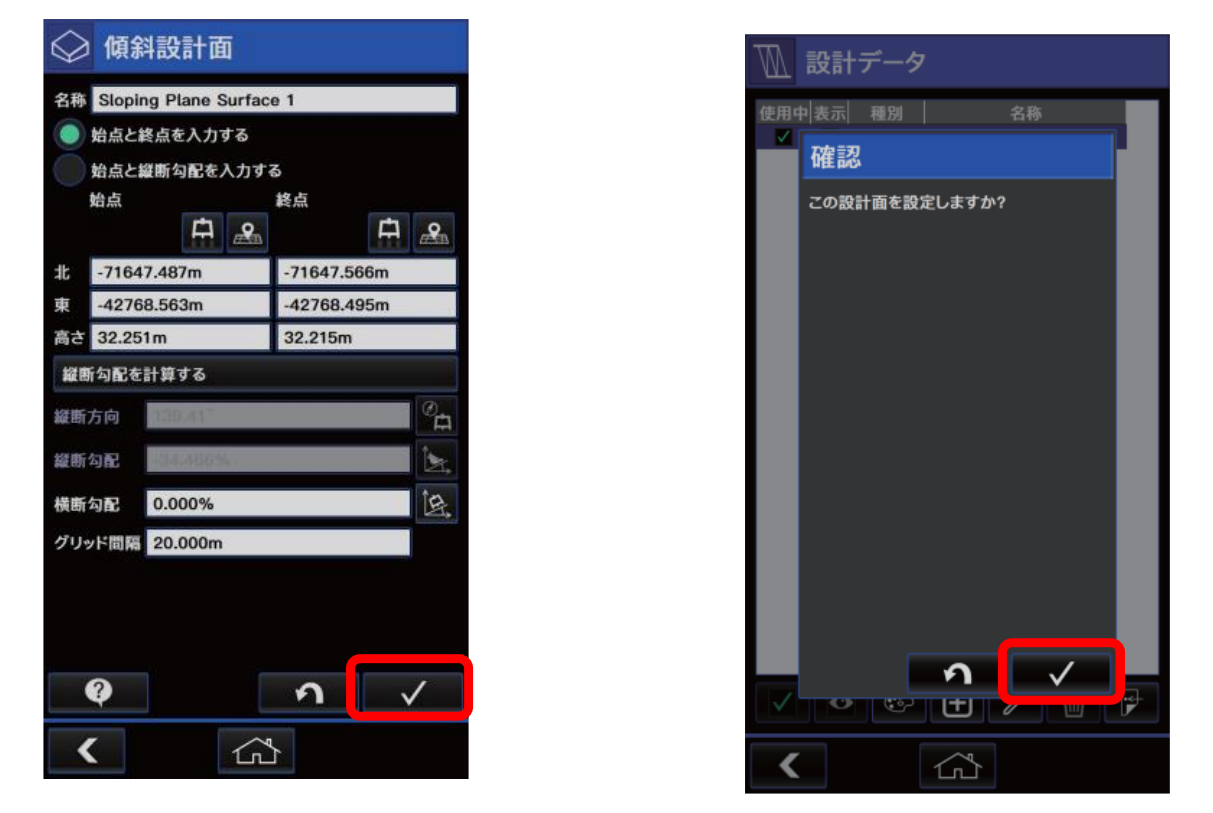

• チェックボタンをタップ
• 確認後再度チェックボタンをタップ

2. 始点と縦断勾配を入力する場合

• バケットを基準とする位置に合わせて置く
• 始点の「ポイント計測ボタン（バケットのマーク）」をタップ
• 測定点を左・中央・右から選択

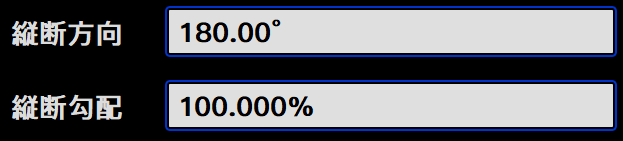

• 縦断方向を入力（方向角：北を０°として時計回りの角度で入力）
• 縦断勾配を入力
• 横断勾配を設定する場合は、横断勾配を入力

• チェックボタンをタップ
• 確認後再度チェックボタンをタップ

補足

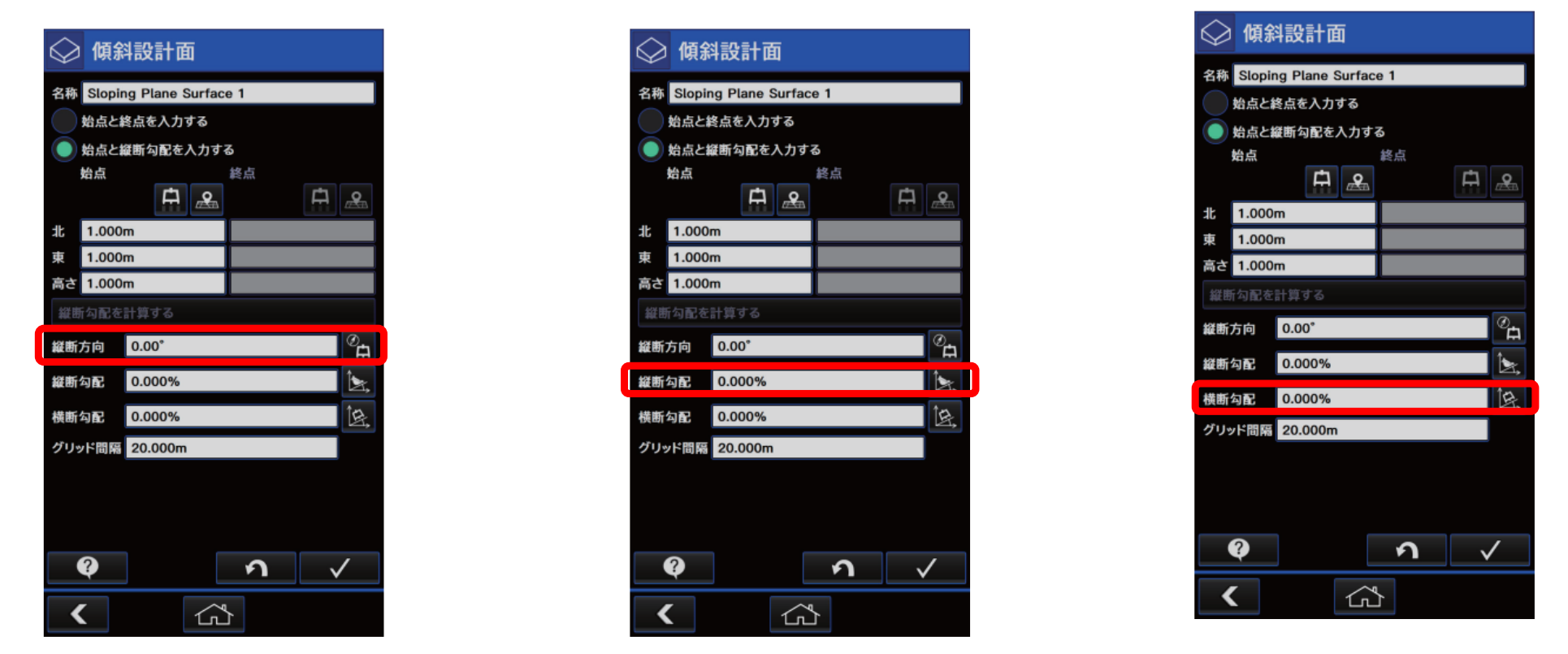

方向があっているが、勾配を調整したい場合

入力後、方向と勾配を再選択する事で手入力で修正もできます。

(方向は時計回りに北を０°、勾配はデフォルト％表記、下記例を参照してください。）

例)１割５分勾配【水平1.5垂直1】100/1.5≒66.6% を入力。

例)２割　　勾配【水平2.0垂直1】100/2.0 =50.0% を入力。

横断勾配をつけたい場合

縦断方向の角度と勾配が決定後、さらに横断勾配をつけたい場合、横断勾配の項目に下記を参照し入力してください。

例)右上がり１割５分勾配【水平1.5垂直1】100/1.5≒     66.6% を入力。

例)右下がり２割　　勾配【水平2.0垂直1】100/2.0 = －50.0% を入力。

本内容はあくまで簡易的にデータを作成する手順となります。

より高精度な施工が必要な際は別途、3次元設計データを用意する必要があります。

また、モニタのバージョンによって表示メニューが一部異なる可能性がございますので、ご注意ください。
