設計面を拡張（延長）したい

質問

法面施工時などに目標設計面を拡張して施工したい

回答

目標設計面の拡張方法は以下の通りです。

解説/処置

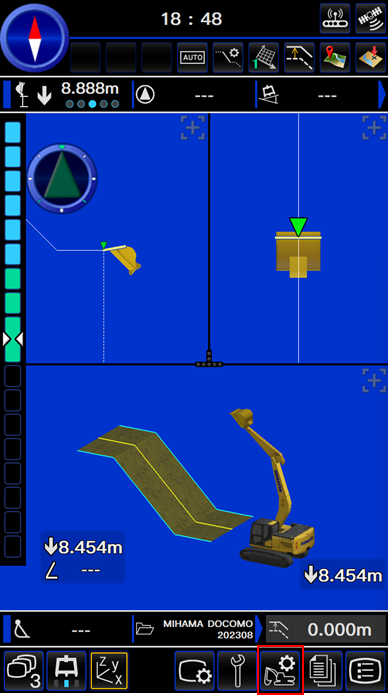

１．”マシン設定”をクリック

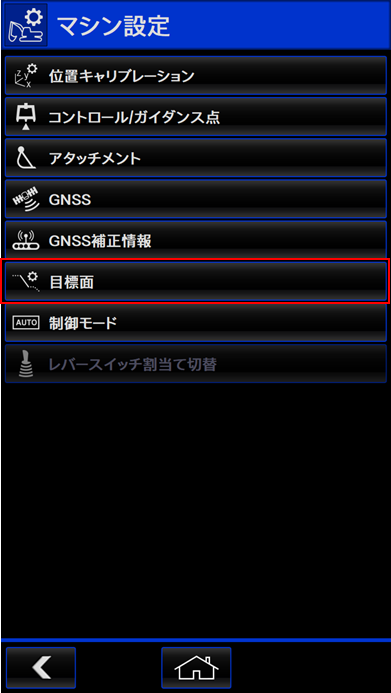

２．”目標面”をクリック

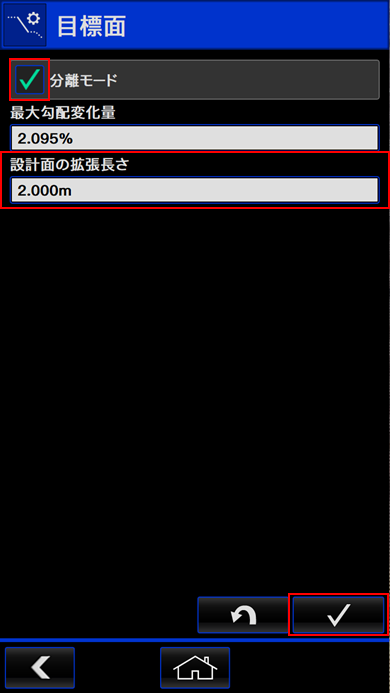

３．分離モードに✅を入れて、最大勾配変化量・設計面の拡張長さを任意で設定

　　⇒　チェックで設定適用

　　最大勾配変化量は、設定した値以下の隣接する三角メッシュをまとまった状態で認識します。

　　設計面の拡張長さは、目標設計面として選んだTINの外径から設定値を拡張します。

４．目標面を選択すると設計面が拡張

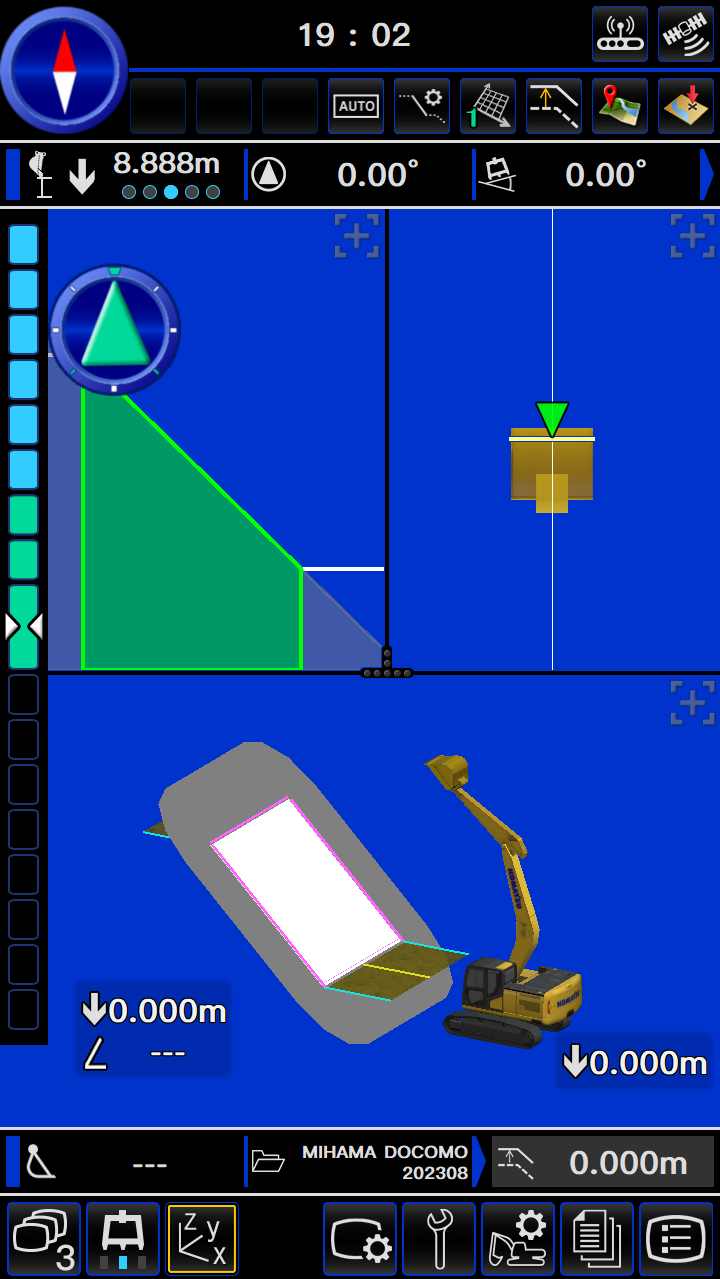

　　※下画面ではピンクで囲われた白い面が元の目標面、周りの灰色が拡張されたエリアです。

　　　色は任意で設定変更可能です。
