建機側で外部無線機の取付けがしたい

質問

固定局の外部無線機で使用したいが建機側の取付けがわからない

回答

＜外部無線機の取付けについて＞

固定局使用時は、受信用外部無線機が必要です

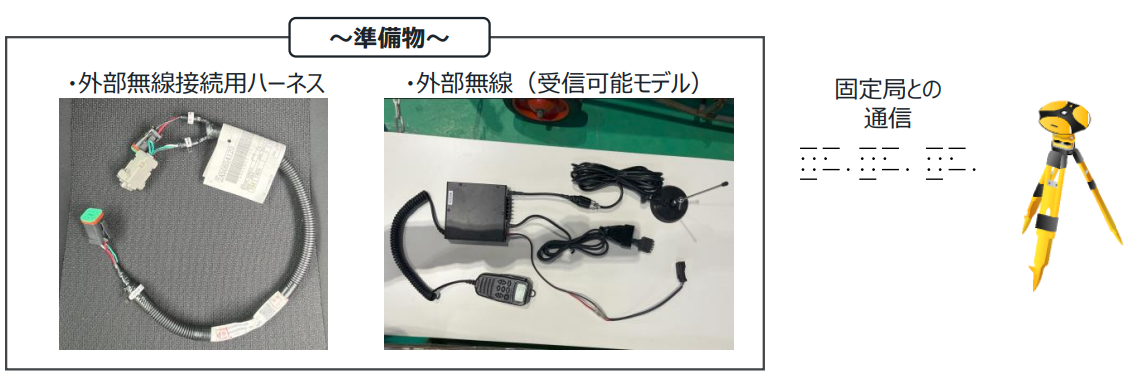

＜準備品＞

※外部無線接続用ハーネスは建機に付属しております。

以下手順で取付けて下さい

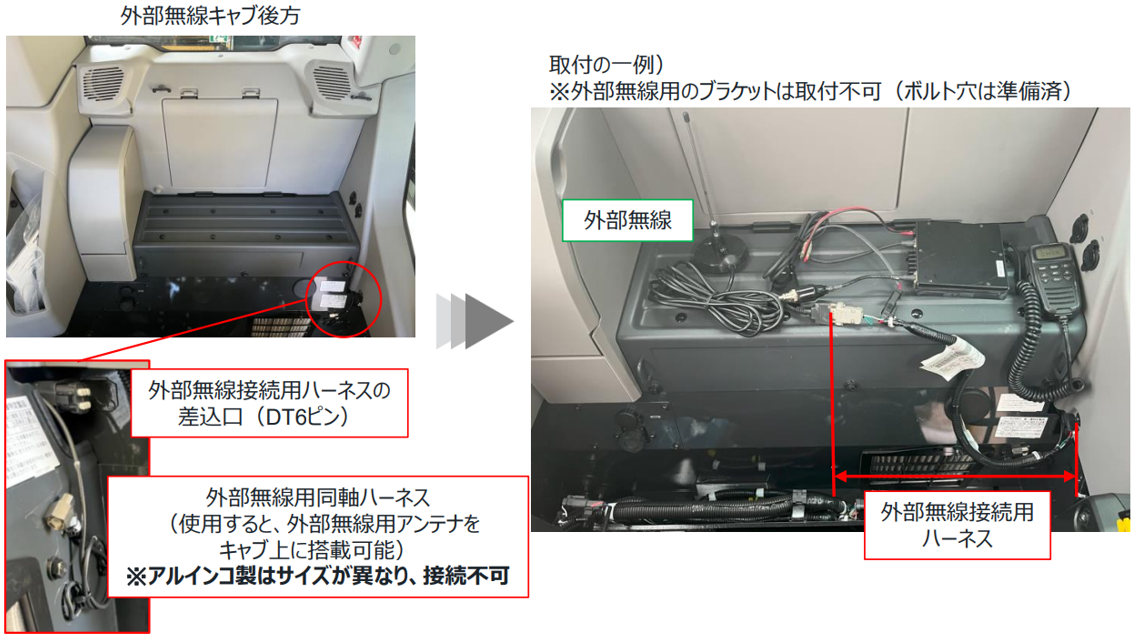

(1)キャブ右後ろ”DT6ピン”に外部無線接続ハーネスを接続して下さい

(2)外部無線接続ハーネスに外部無線を接続して下さい

(3)外部無線リモコンにPマーク点滅⇒受信OKを確認して下さい

例）アルインコデジタル無線機との接続

※上記外部無線用同軸ハーネスは建機に設置されています

補足説明

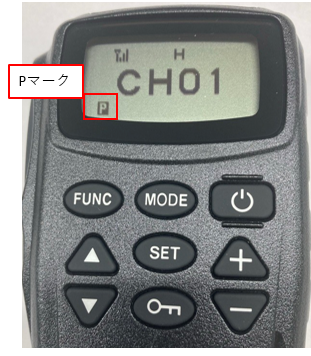

＜外部無線Pマーク点滅について＞

外部無線にPマークが点滅している状態は、固定局の送信無線と建機取付の受信無線で通信ができている状態です。

固定局使用時に補正情報が受け取れない場合、下記2点を確認して下さい

(1)Pマーク点灯 ⇒ 建機と固定局の補正情報フォーマット・ボーレートの設定違いの確認をして下さい

(2)Pマークなし ⇒ 無線同士の接続の確認をして下さい
