正対コンパスを表示させたい

質問

正対コンパスを表示させたい

回答

正対コンパスは、選択した設計面に対してのバケット正対を確認する機能です。

表示方法は２種類ありますが、本ページでは、正対コンパスの表示方法と状態ステータスについて記載します。

①全作業画面を通して表示させたい場合

②左上の円形インジゲータの表示を変えず、ビューエリア（各作業画面）に表示させたい場合

解説/処置

①全画面を通して表示させたい場合

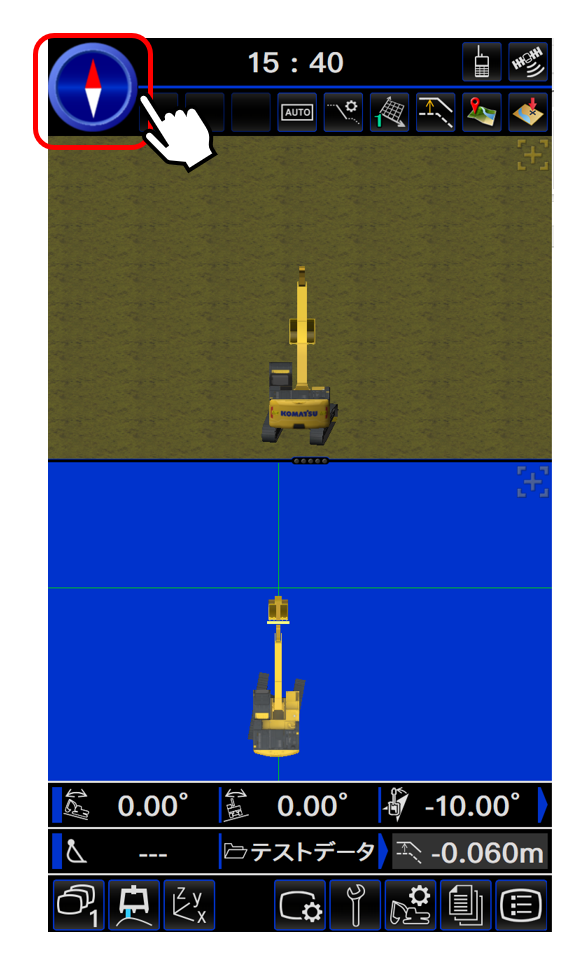

１．左上の円形インジゲータ(標準設定は方位磁針)をタップします。

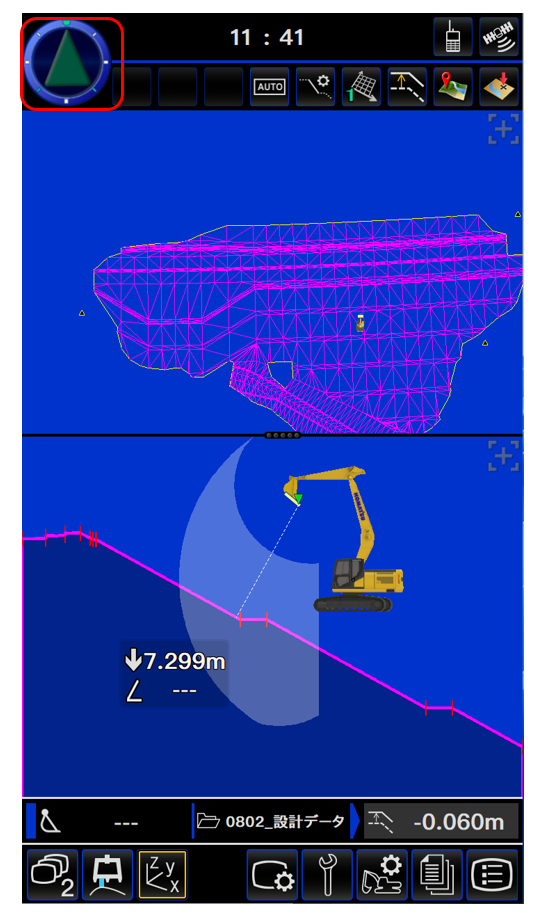

２．正対コンパスに切り替わりました。

　　こちらの設定では、どの作業画面に切り替えても表示可能です。

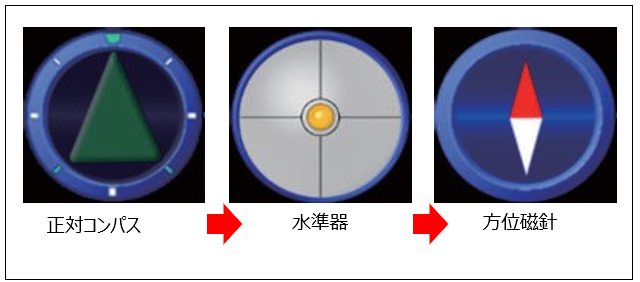

※円形インジゲータをタップすると、以下の3パタンで表示切替可能です。

（正対コンパス→電子水準器→方位磁針の順番）

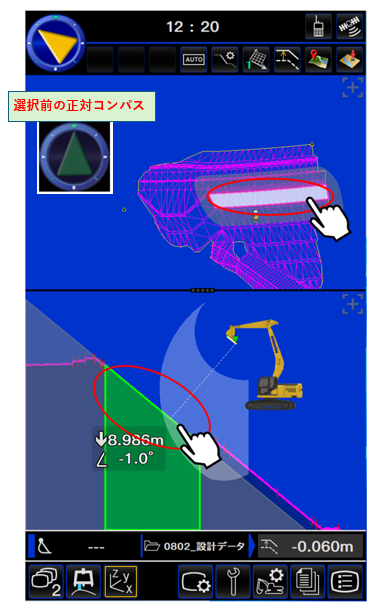

3．正対コンパスの機能をONにするには、バケットの正対を確認したい設計面をタップします。

　 目標面を選択しても正対コンパスがグレーアウトしている場合は、正対の検出が不要な場合です。

　 不具合ではなく、設計面に傾斜がない等が考えられます。

②円形インジゲータの表示を変えずに、ビュー（各作業画面）に正対コンパスを表示させたい場合

円形インジゲータの表示を変えず、ビュー（各作業画面）に正対コンパスを設定する方法です。

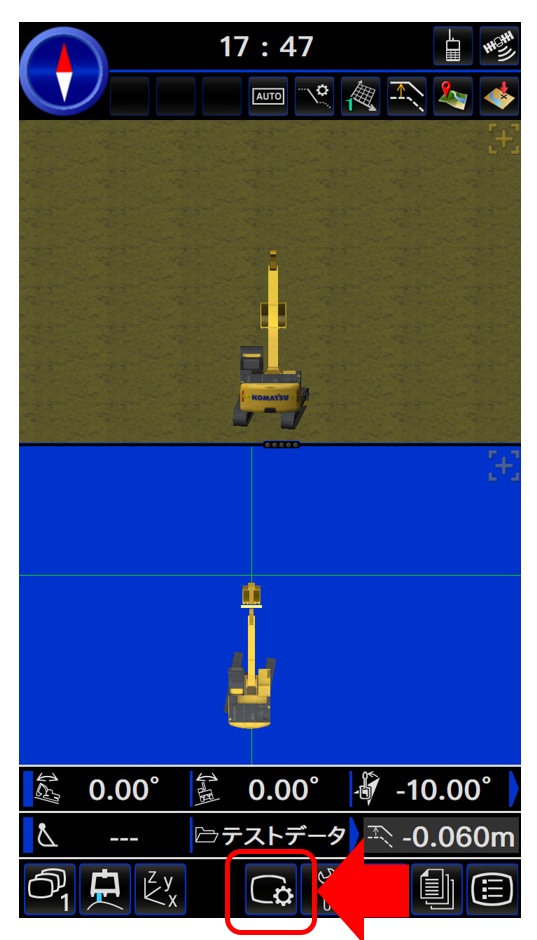

1．表示と音声メニューをタップ

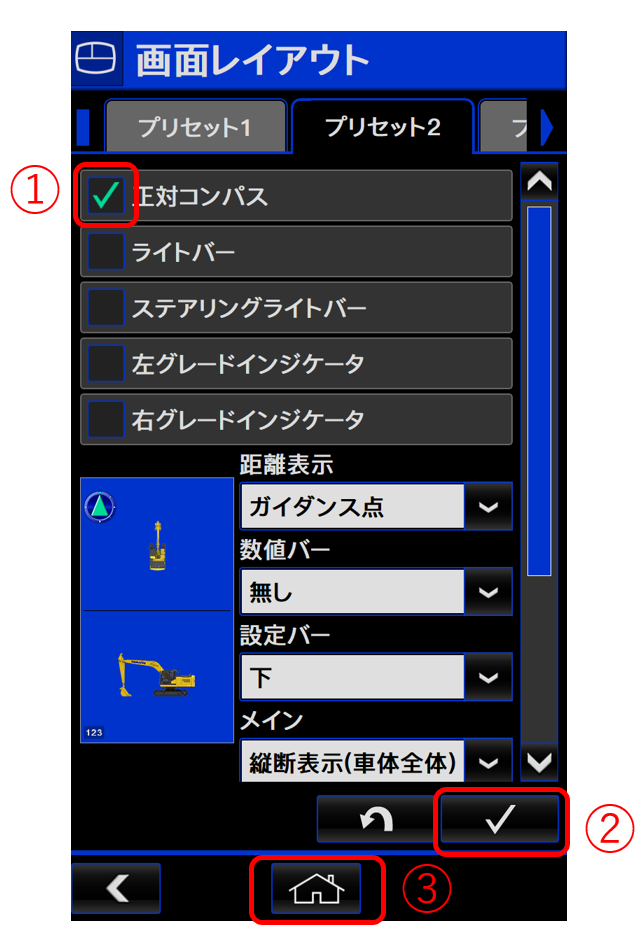

２.　画面レイアウトをタップ

　　プリセットタブの①「正対コンパス」にチェックし、②チェックボタンで表示設定を確定します。　

　　③ホームボタンで作業画面に戻ります。

　　※プリセット1～3のビュー毎に設定が可能です。本画面はプリセット2を選択しています。

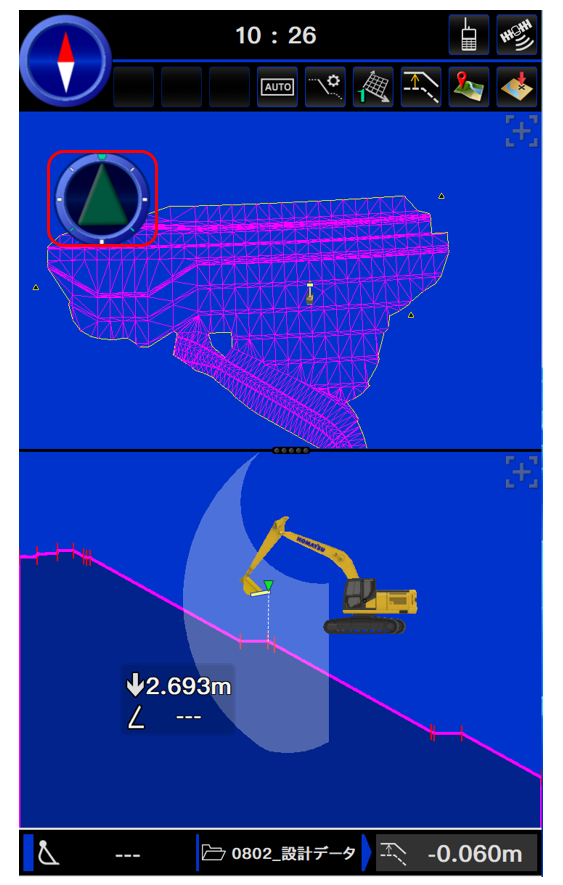

3．正対コンパスが表示されたこと確認して下さい。

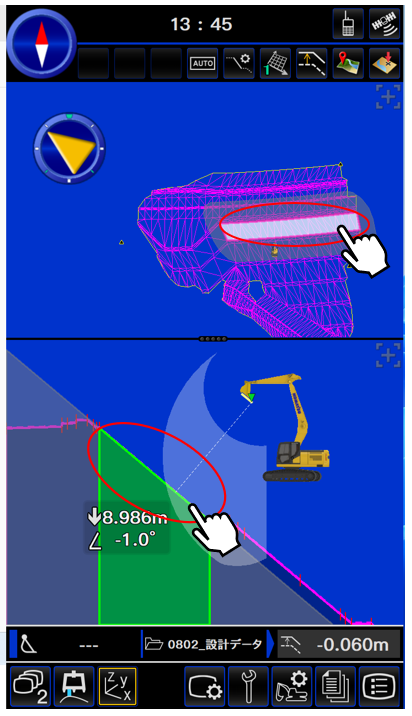

４．正対コンパスの機能をONにするには、バケットの正対を確認したい設計面をタップします。

　   目標面を選択しても正対コンパスがグレーアウトしている場合は、正対の検出が不要な場合です。

　   不具合ではなく、設計面に傾斜がない等が考えられます。

補足

状態ステータスについて

●正対コンパスが表示されているが目標面が選択されていない、または選択面が平面である場合

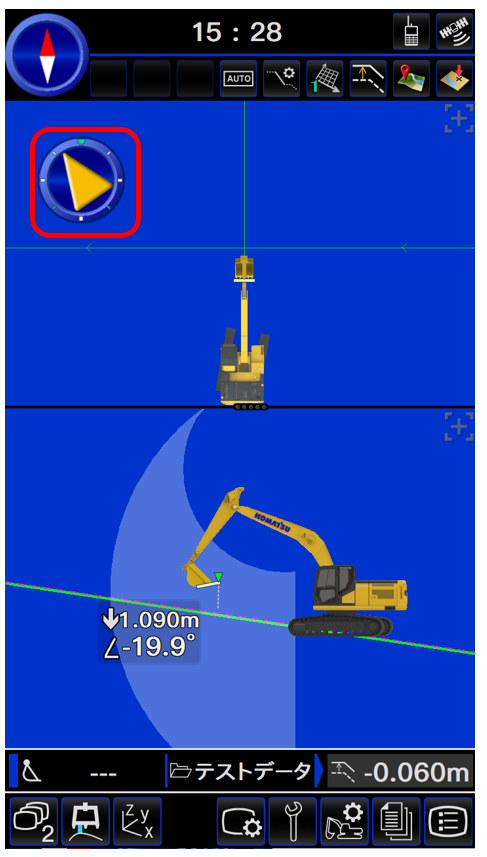

●正対コンパス機能がONで設計面に対して正対していない場合

●正対コンパス機能がONで、設計面とバケットが正対した場合
