ジオイドファイルを建機に取り込み・設定したい

質問

プロジェクション設定を行うために必要な、ジオイドファイルを建機（ICTモニタ）に取り込みたい。

回答

ジオイドファイル（例：gsigeo2011_ver2 1.gff）を入手し、USBに保存し、以下の手順で取り込み作業を実施してください。

（ジオイドファイルの入手についてはコマツの代理店へご確認ください。）

※測地成果2024に対応したジオイドファイルに関しては、下記記事のとおり、現在利用できません。

IMC建機の標高改定に伴うジオイドモデルの変更対応について

解説 / 処置

１．ジオイドファイルが保存されたUSBメモリをICTモニタに挿入してください。

＊KRS（コマツリモートサポートシステム）でファイル転送する場合は不要です。KRSの利用方法についてはコマツの担当部門にご確認下さい。

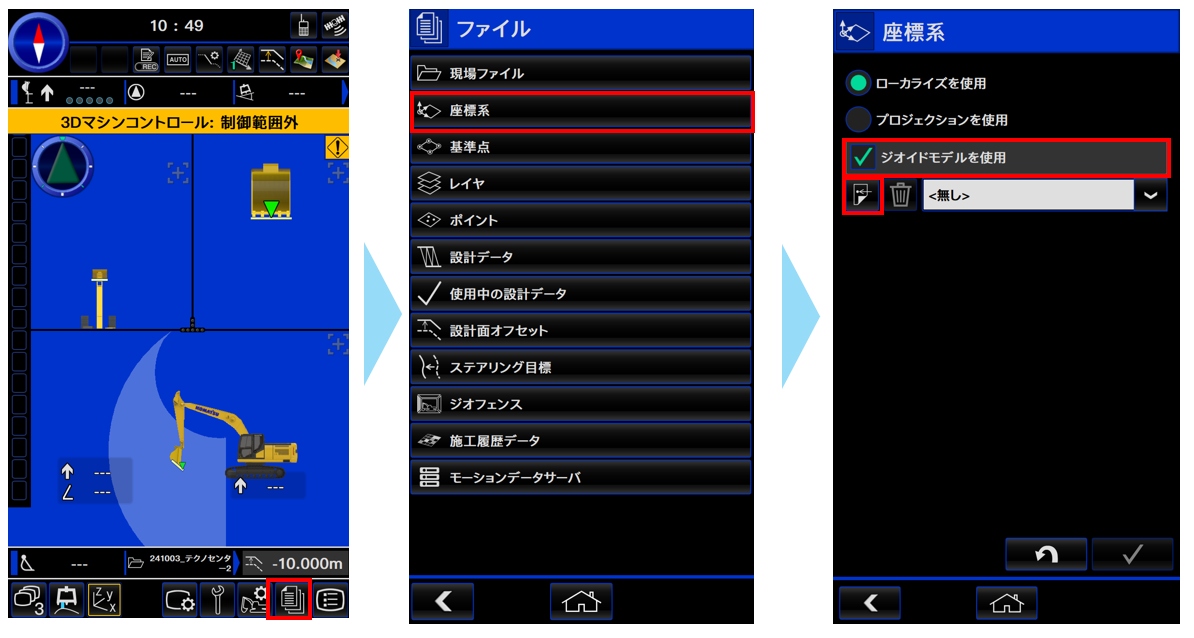

２．作業画面からファイルを選択し、座標系を選択して下さい。

ジオイドモデルを使用にチェックし、入力ボタンをタップしてください。

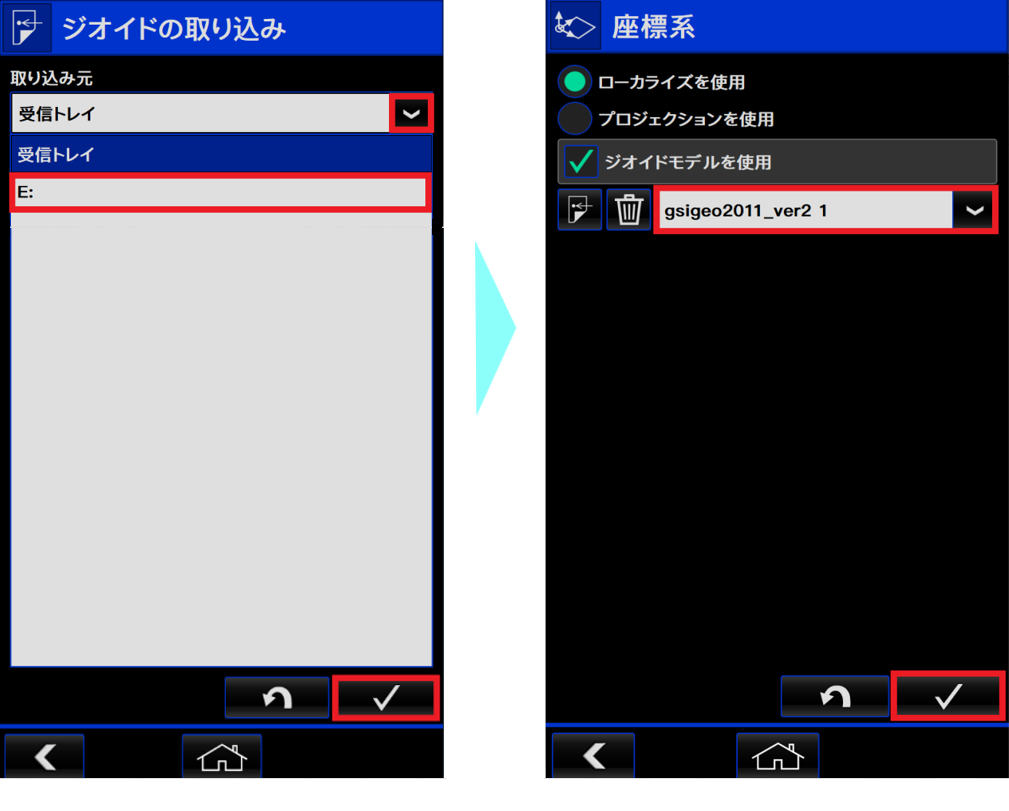

３．取り込み元「E:」を選択してください。（ファイル転送した場合は「受信トレイ」を選択）

USBメモリ内に保存されたジオイドファイルが表示されますので選択し、右下にあるチェックボタンをタップします。

赤枠のプルダウンをタップすると取り込んだジオイドファイルが表示されますので選択してください。

右下にあるチェックボタンをタップして完了です。
